Введение
В современном трубопроводном строительстве и промышленной инфраструктуре ключевую роль играют соединительные детали трубопроводов. Одним из самых востребованных элементов являются стальные отводы, которые обеспечивают плавное изменение направления транспортной магистрали. В России и странах СНГ основным нормативным документом, регламентирующим производство бесшовных приварных отводов из углеродистой и низколегированной стали, является ГОСТ 17375-2001. В этой статье мы подробно разберём конструктивные особенности, технические требования, геометрические параметры, материалы и сферы использования отводов по данному стандарту.
1. Назначение и конструктивные особенности отводов по ГОСТ 17375-2001

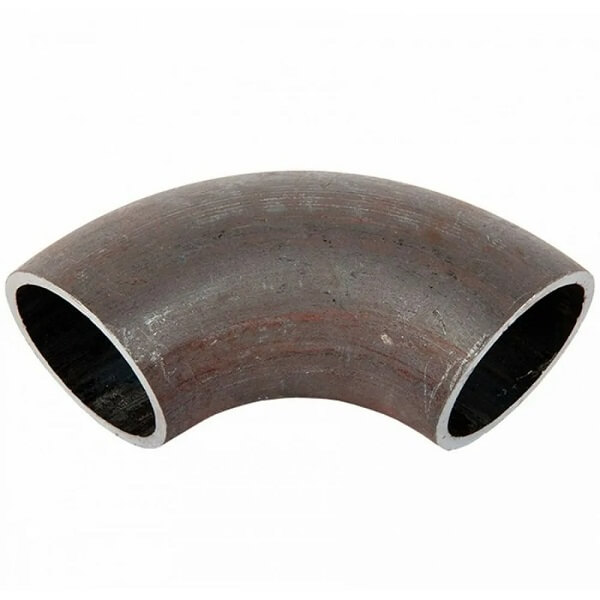

Отводы данного типа предназначены для изменения направления потока рабочей среды под углом 45°, 60°, 90° и 180°. Наибольшее распространение получили отводы на 90° (прямые углы поворота) и 45°. Ключевая особенность — крутоизогнутая форма с постоянным радиусом изгиба, обеспечивающая минимальные гидравлические потери и отсутствие завихрений.
Основные конструктивные характеристики:
- Тип исполнения: бесшовные (цельнотянутые), без продольного сварного шва, что гарантирует высокую герметичность и прочность при циклических нагрузках;
- Радиус изгиба (R): номинально равен 1,5 DN (условного диаметра), допускается изготовление отводов с другими радиусами по согласованию;
- Угол изгиба (α): от 30° до 180°, стандартные значения: 45°, 60°, 90°, 180°;
- Концы отводов: скошены под углом 30–35° (для сварки) с притуплением, согласно ГОСТ 16037.
Благодаря отсутствию шва отводы ГОСТ 17375-2001 выдерживают высокое давление, агрессивные среды и перепады температур, что делает их незаменимыми в нефтегазовой, химической и энергетической отраслях.
2. Нормативная база и область применения
ГОСТ 17375-2001 является гармонизированным с международным стандартом ISO 5251:1981 и частично соответствует ANSI B16.9. Документ пришёл на смену ГОСТ 17375-83 и включает уточнённые требования к механическим свойствам, методам контроля и маркировке. Основные области применения отводов:
- ✔ Магистральные и технологические трубопроводы нефти и газа;
- ✔ Системы теплоснабжения и горячего водоснабжения;
- ✔ Химические реакторы и обвязка насосных станций;
- ✔ Целлюлозно-бумажная и металлургическая промышленность;
- ✔ Трубопроводы пара и высокотемпературных теплоносителей.
Стандарт предъявляет жёсткие требования к геометрии: овальность, толщина стенки в растянутой зоне, перпендикулярность торцов. Все отводы подвергаются 100% визуальному и измерительному контролю, а по требованию заказчика — неразрушающим методам (капиллярная, ультразвуковая или радиографическая дефектоскопия).
3. Материалы изготовления и требования к механическим свойствам
Производство отводов по ГОСТ 17375-2001 допускает использование углеродистых, низколегированных и легированных сталей. Выбор марки стали диктуется условиями эксплуатации — температурой, давлением и коррозионной активностью среды. Наиболее распространённые материалы:
| Группа стали | Марки (примеры) | Особенности применения |
|---|---|---|
| Углеродистые | Ст20, 20, 15, 10, 09Г2С | Общепромышленные трубопроводы, вода, пар, нефтепродукты до +425°C |
| Низколегированные | 12Х1МФ, 15Х1М1Ф, 10Х2М | Высокотемпературные сети, тепловые электростанции |
| Легированные (нержавеющие) | 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т | Агрессивные среды, химическое производство, пищевая промышленность |
Механические свойства готовых отводов должны соответствовать требованиям на исходную трубу. Предел текучести, временное сопротивление, относительное удлинение и ударная вязкость проверяются на образцах-свидетелях, прошедших полный цикл производства (гибка или штамповка + термообработка). Для углеродистых сталей обязательна нормализация или отпуск после формования.
4. Размерный ряд и основные параметры (DN, толщина стенки, радиус)
Стандарт охватывает широкий диапазон условных диаметров — от DN 15 до DN 600. Ниже приведены основные параметры для наиболее ходовых типоразмеров отводов 90° с R=1,5 DN. Полная таблица содержится в самом ГОСТе, но для практического использования важны следующие значения (в мм):
| DN (условный проход) | Наружный диаметр (D) | Толщина стенки (S) для PN ≤ 6,3 МПа | Радиус изгиба (R) | Длина (L) для 90° |
|---|---|---|---|---|
| 15 | 21,3 | 2,0 – 3,6 | 32 | 48 |
| 50 | 60,3 | 2,9 – 5,0 | 90 | 127 |
| 100 | 114,3 | 4,0 – 7,1 | 171 | 248 |
| 200 | 219,1 | 6,0 – 12,7 | 329 | 470 |
| 400 | 406,4 | 8,0 – 16,0 | 610 | 870 |
| 600 | 609,6 | 10,0 – 20,0 | 914 | 1290 |
Важно: толщина стенки отвода не должна быть менее 87,5% от толщины стенки трубы, с которой он стыкуется. Допускается местное утонение в зоне растянутого волокна не более 12,5% от номинальной толщины.
5. Технология производства: горячая штамповка и протяжка
Отводы по ГОСТ 17375-2001 изготавливаются двумя основными способами: горячештампованным (на прессах) и методом протяжки с дорном (ротационная вытяжка). Оба метода обеспечивают получение бесшовной детали с равнопрочной структурой металла.
- Горячая штамповка: заготовка в виде отрезка трубы нагревается до пластического состояния (950–1200°C), затем в штампе формируется нужный угол и радиус. После штамповки следует термообработка (нормализация или закалка+отпуск). Метод оптимален для толстостенных отводов и малых диаметров.
- Ротационная вытяжка (протяжка): труба постепенно протягивается через коническую оправку и ролики, формируя изгиб. Процесс может идти с нагревом (индукционным или газопламенным). Позволяет получать отводы большого диаметра (до 1220 мм) с высокой повторяемостью геометрии.
После формообразования торцы обрабатываются (фаски снимаются под сварку), проводится визуальный контроль и проверка размеров специальными шаблонами. На каждый отвод наносится маркировка: товарный знак, типоразмер (DN, угол, толщина стенки), марка стали и номер партии.
6. Контроль качества и испытания по ГОСТ 17375-2001
Требования к приёмочным испытаниям включают несколько этапов. Каждая партия отводов должна пройти:
- ✅ Внешний осмотр — отсутствие трещин, раковин, закатов, расслоений. Поверхность должна быть чистой, без ржавчины и окалины, допускаются незначительные риски при глубине не более 0,2 мм.
- ✅ Контроль геометрических параметров — измерение диаметров (в зоне сварки и в изгибе), овальности, угла изгиба, перпендикулярности торцов, радиуса кривизны.
- ✅ Механические испытания — от партии отбирают образцы-свидетели для растяжения и ударной вязкости (KCU, KCV при -40°C для северного исполнения).
- ✅ Неразрушающий контроль (по требованию) — УЗК, капиллярный или магнитопорошковый метод для выявления поверхностных дефектов.
Гидравлические испытания в стандарте не обязательны, так как отвод считается деталью, которая вместе с трубой испытывается в составе системы. Однако многие производители проверяют каждый отвод давлением, равным 1,5 от рабочего, чтобы гарантировать герметичность.
7. Преимущества использования отводов по ГОСТ 17375-2001
По сравнению со сварными секторными отводами или вальцованными коленами, цельнотянутые бесшовные отводы имеют ряд неоспоримых преимуществ:
- Минимальное гидравлическое сопротивление — гладкая внутренняя поверхность и оптимальный радиус изгиба снижают потери давления на 30–40% по сравнению с секторными аналогами.
- Высокая прочность и ресурс — отсутствие шва исключает зоны концентрации напряжений, что увеличивает циклическую прочность в 2–3 раза.
- Универсальность монтажа — подходят для стыковки с трубами любого типа (электросварными, бесшовными) с помощью ручной или автоматической сварки.
- Стойкость к коррозионному растрескиванию — особенно важно для нержавеющих исполнений в химических и пищевых средах.
- Широкая номенклатура — стандарт охватывает все популярные диаметры и углы, что упрощает комплектацию проектов.
Именно поэтому ГОСТ 17375-2001 остаётся базовым документом для десятков заводов-изготовителей, а сами отводы — обязательным элементом любой ответственной трубопроводной системы.
8. Особенности маркировки и хранения
Согласно стандарту, маркировка наносится ударным способом (клеймение) или электрографом на расстоянии не менее 10 мм от торца. В маркировку входят:
- 📌 условное обозначение: например,
Отвод 90-50х3,5-09Г2С ГОСТ 17375-2001; - 📌 товарный знак изготовителя;
- 📌 номер плавки или партии;
- 📌 клеймо ОТК.
Условия хранения: отводы должны складироваться в крытых помещениях или под навесом на деревянных подкладках, предохраняющих от контакта с землёй. Недопустимо воздействие кислот, щелочей и прямых солнечных лучей, если материал — полимерное покрытие (редко). При длительном хранении углеродистые отводы консервируют антикоррозионной смазкой.
Заключение: почему стоит выбирать сертифицированные отводы
Применение отводов, изготовленных по ГОСТ 17375-2001, гарантирует безопасность, долговечность и ремонтопригодность трубопровода. Отсутствие швов в сочетании со строгим контролем геометрии и механических свойств делает эту деталь незаменимой при давлениях от PN 1,6 до PN 16 МПа и температурах от -70°C до +450°C (в зависимости от марки стали).
При закупке всегда требуйте паспорт качества и сертификат соответствия. Помните, что экономия на соединительных деталях часто приводит к авариям, дорогостоящим ремонтам и экологическому ущербу. Доверяйте проверенным производителям, и ваш трубопровод прослужит десятилетия.
